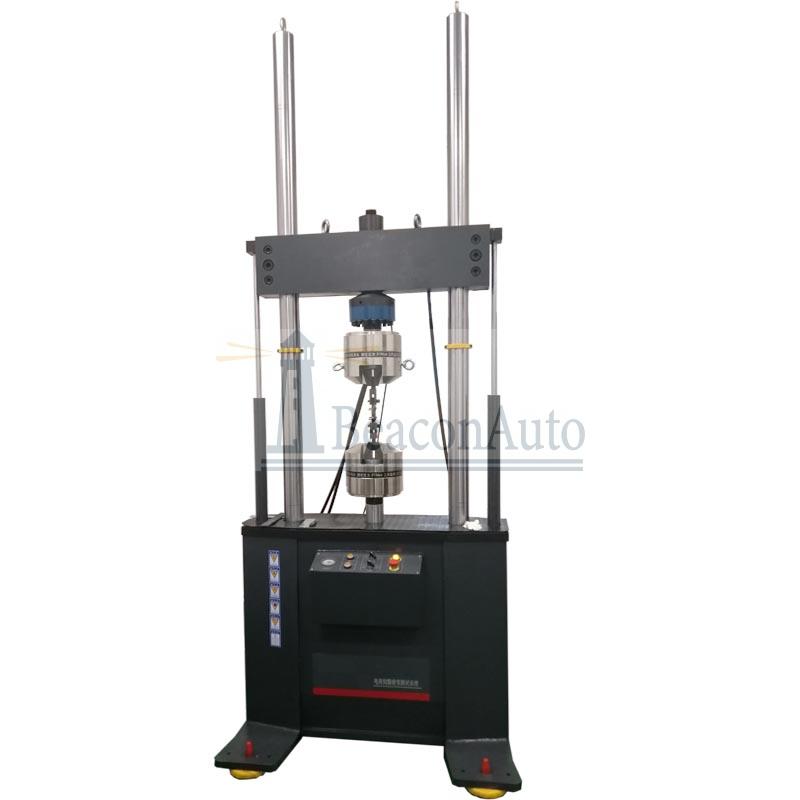

微機控制動靜態測疲勞試驗機 產品型號：EDS 一、產品用途：EDS系列微機控制動靜態測疲勞試系統，是我公司研制的系列動態疲勞加載試驗系統產品之一。該系列產品具有輸出力范圍廣，控制精度高，使用方便，可靠性高等特點。該試驗系統，既能進行動態的高、低周疲勞試驗、程序控制疲勞試驗，也能進行靜態的恒速率、恒應變、恒應力控制下的試驗和各種常規的力學性能試驗，還可進行斷裂力學試驗，也可以對廣義范圍上材料或構件的疲勞壽命、裂紋擴展、斷裂韌性性能測試、實際試件的安全性評價、工況模擬等，因此有著其它任何種類的試驗機所不能比擬的優勢，是國際疲勞力學研究領域界最推崇的材料試驗設備。 二、微機控制動靜態測疲勞試系統產品特點: 無需油源的直線電機技術，保證潔凈的測試環境 軸向通道采用Can總線式控制方式 高速直線作動器 獨特的驅動器軸承系統，確保由于樣品和夾具的偏移或是有側向力情況下，加載鏈仍處于對中狀態 適用于各種材料和元器件的動靜態測試 高動態性能，頻率最大可達50 Hz ±10000N 最大動態軸向載荷 光學編碼器用于精確的數字位移控制，及對試樣的變形控制。 單相電源驅動，無需額外液壓油源、冷卻水、氣動空氣 基于業內先進控制方式的數字控制器 高剛度、精確對準的雙立柱加載框架與位于橫梁上的驅動器 Dcell 先進載荷傳感器技術，實現更快測試，減少慣性差 靈活多樣的T型臺底座，適用于裝配各種規則/不規則的夾具和樣品 儀器設計緊湊簡潔 – 機架占地面積不到0.5 m2 三、主要技術參數 最大試驗力：±1000N; 試驗力示值精度：2%-100%FS范圍內，各點均為小于±1.0%; 試驗力動態示值波動度：0.5%FS; 作動器最大位移：±50mm;示值精度±0.5%FS; 主要試驗波形：正弦波、方波、三角波、斜波等。 試驗頻率：0.01-10Hz; 四．微機控制動靜態測疲勞試系統主要組成部分： 1．橫梁電動調整裝置， 2．進口伺服作動缸、日本松下驅動裝置； 3．?dāng)?shù)據采集控制系統：動靜態伺服控制器和中文軟件系統 4．美國進口動態專用力傳感器 更多微機控制動靜態測疲勞試系統資料請電話聯系我們濟南信標自動化設備有限公司。
|
