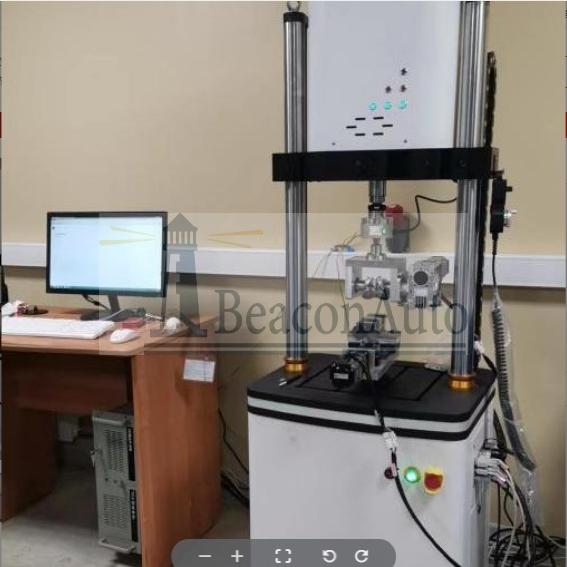

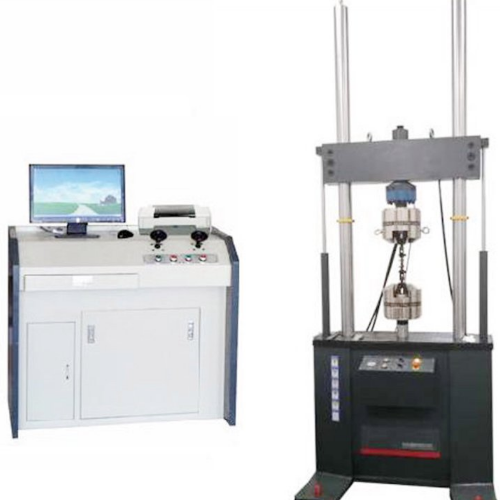

金屬拉伸彎曲壓縮疲勞試驗機 波紋管往復疲勞試驗機 產品介紹： 1、PJW系列微機控制波紋管往復疲勞試驗機 主要用于波紋管軸向疲勞壽命試驗，由主機、控制器、軸向疲勞試驗夾具、波紋管密封試驗裝置、壓力控制閥、數據采集和控制系統、計算機軟件等組成，采用雙工位，達到預置次數自動停機；或當*個波紋管損壞時，自動保存該波紋管的壽命次數，繼續運行試驗，直至個損壞或達到疲勞次數自動停機，壽命次數自動保存。 2、應用于廠礦企業、質量監督、科研院所等行業，是一種操作簡單、使用方便、的理想檢測設備。
波紋管往復疲勞試驗機產品功能： 1. 密封加壓裝置：將波紋管兩端通過密封圈進行密封，一端裝好夾具，用于固定在工作臺上；另一端增加一個加壓裝置，帶有壓力控制閥、管路等，內部充壓縮空氣，達到規定的額定壓力。 2. 軸向疲勞試驗：將密封好的波紋管固定在工作臺和橫梁上，通過工作臺的上下運動，帶動波紋管進行拉伸、壓縮疲勞試驗。 3. 高度調整裝置：上橫梁的高度自由調整，以滿足不同高度波紋管的要求，通過電機、皮帶、絲杠等帶動上橫梁上下移動。 4. 自動停機功能： 1) 達到預置次數（波紋管未損壞），自動停機； 2) 個波紋管損壞，保存當前疲勞次數，第2個波紋管繼續試驗，當?shù)?個達到預置次數或損壞時，自動停機，并保存疲勞次數； 3) 當某一個波紋管壓力泄露達不到規定壓力時，自動停機，并保存疲勞次數。 技術參數： 1. zui大試驗力：5kN； 2. 波紋管內徑：Ф45mm； 3. 波紋管外徑：Ф61mm； 4. 波紋管zui大外徑：≤Ф100mm； 5. 波紋管高度：100mm； 6. 試驗頻率：≥100次/分； 7. 彈簧振幅：±50mm； 8. 內部空氣壓力：05MPa； 9. 計數容量： 107 次； 10. 電源：三相四線制380V 50Hz 波紋管往復疲勞試驗機產品配置： 1. 主機 1臺 2. 波紋管密封裝置 1套 3. 調壓閥、管路、壓力表等（不含氣源） 1套 4. 勵磁電機 1臺 5. 電機驅動器 1套 6. 步進電機、帶輪皮帶等（調整高度） 1套 7. 位移編碼器 1只 8. 程控放大器 1套 9. 聯想計算機 1套 10. HP A4彩噴打印機 1臺 11. 疲勞機控制軟件 1套 12. 防護罩 1套 13. 備份光盤 1張 14. 技術資料 1份 標簽：金屬拉伸彎曲壓縮疲勞試驗機 波紋管往復疲勞試驗機
|
