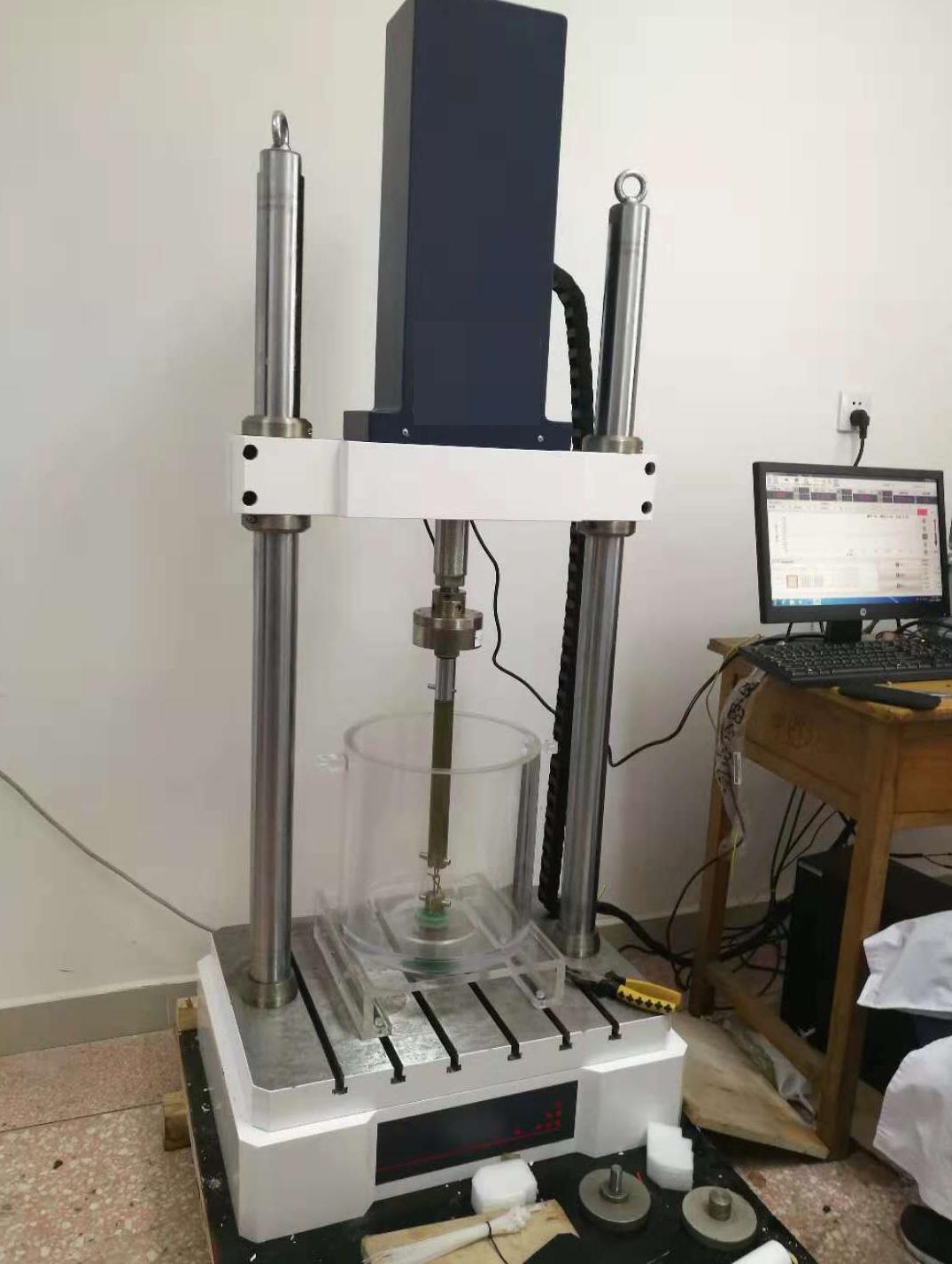

MYFT-50腐蝕拉伸試驗機 腐蝕拉伸試驗機產品型號：MYFT-50 腐蝕拉伸試驗機產品用途：慢應變速率（SSRT）應力腐蝕（SCC）試驗機用于在腐蝕環境下對材料進行腐蝕慢拉伸試驗。可選配實驗釜提供了介質環境下的試驗條件，實現從常溫到高溫、從常壓到高壓的試驗環境。 配置 DCPD 裂紋擴展測量系統及更換為用于疲勞測試的加載單元，可實現在腐蝕環境下的腐蝕疲 勞加載與連續裂紋擴展長度和裂紋擴展速率測量。標配為慢速加載系統，通過100小時實驗，推算1000小時及更長時間材料變化特性。 腐蝕拉伸試驗機主要技術參數 1) 最大試驗力：50kN 2) 試驗力范圍：1%～100%F.S. 3) 試驗力示值相對誤差：±0.5% 4) 加載頭最大移動范圍：80mm 5) 加載頭移動速度：1mm/s～1x10-7mm/s 6) 加載頭位移測量精度：±0.5% 7) 加載頭位移分辨率：0.05μm 8) 變形測量范圍：0～20mm 9) 變形測量分辨率：1μm 10) 變形測量精度：±0.5% 11) 實驗釜操作溫度：常溫～65℃ 12) 實驗釜最大操作壓強：0.1MPa（高壓可選配） 13) 實驗釜容積：不小于 3L 腐蝕拉伸試驗機設備特點 1) 高剛性重載框架； 2) 高性能全數字伺服加載控制系統，速度控制精度高； 3) 可采用雙變形傳感器，試樣變形測量精度高； 4) 壓力平衡裝置； 5) 集成式 STC800 測控系統，方便擴展使用； 腐蝕拉伸試驗機試驗功能 1) 具備普通電子萬能試驗機的拉伸試驗功能。 2) 恒載荷蠕變/應力腐蝕試驗。 3) 慢應變速率拉伸試驗，最低拉伸速度：1x10-6mm/s。（實驗速度待定） 5.試驗標準 1. ASTM G129 - 00(2006) Standard Practice for Slow Strain Rate Testing to Evaluate the Susceptibility of Metallic Materials to Environmentally Assisted Cracking 2. ASTM E647 Standard Test Method for Measurement of Fatigue Crack Growth Rates 1. ASTM E399 Standard Test Method for Linear-Elastic Plane-Strain Fracture Toughness K1c of Metallic Materials 2. ASTM G111 Guide for Corrosion Tests in High Temperature or High Pressure Environment, or Both 3. ASTM G47-98 Standard Test Method for Determining Susceptibility to Stress-Corrosion Cracking of 2XXX and 7XXX Aluminum Alloy Products 4. ISO 7539-7-2005 Corrosion of metals and alloys – Stress corrosion testing Part7: Method for slow strain rate testing 7) HB 7235-1995 慢應變速率應力腐蝕試驗方法 8) HB 5260-1983 馬氏體不銹鋼拉伸應力腐蝕試驗方法 9) GB/T15970.7-2000 《金屬和合金的腐蝕 應力腐蝕試驗 第 7 部分：慢應變速率試驗》 此處加蠕變的標準號 腐蝕拉伸試驗機產品組成 序號 | 項 目 | 參 數 | 數量 | 備注 | 其他 | 1 | 主機加載系統 | 50kN | 1 臺 |
|
|
| 1) | 承載框架 |
| 1 臺 |
|
| 2) | 加載單元 |
| 1 臺 | 無間隙傳動 |
| 3) | 負荷傳感器 | 50kN | 1 只 | 美國世銓 |
| 4) | 伺服驅動系統 |
| 1 臺 | 日本松下 |
| 5) | 數字控制系統 |
| 1 臺 | 自制 |
| 6) | 升降機構 |
| 1 套 | 臺灣上銀（HIWIN） |
| 7) | 應變測量裝置 |
| 1 套 |
|
| 8) | 控制柜 | 19 吋標準柜 | 1 臺 |
|
| 2 | 實驗釜系統 |
| 1 套 |
|
|
| 1) | 實驗釜 | 材質：有機玻璃 | 1 臺 | 65℃ / 0.1MPa | 非強酸強堿 | 2) | 釜蓋 | 材質：有機玻璃 | 1 件 |
|
| 3) | 電加熱爐 | 單相電加熱 | 1 臺 | 不銹鋼保護殼 |
| 4) | 溫控系統 | 常溫～70℃ | 1 套 |
|
| 5) | 扳手 |
| 1 把 |
|
| 6) | 拉桿 | 材質：304 | 1 根 |
|
| 7) | 夾具支撐架 | 材質：304 | 1 套 |
|
| 8) | 其它附件 |
|
| 接頭、管路等 |
| 5 | 試驗夾具 | 材質：304 |
|
|
|
|
| 1) | 棒材試樣夾具 | M10 | 1 套 | 慢拉伸試驗 | (此處待定) |
| 2) | 板材試樣夾具 | Ф6 銷孔 | 1 套 | 慢拉伸試驗 |
|
| 6 | 光柵位移傳感器 | 30mm/1μm | 2 只 | 上海 |
|
| 7 | 慢拉伸試驗軟件 |
| 1 套 |
|
|
| 8 | 商用計算機 | 19 吋顯示器 | 1 臺 | 聯想/HP |
|
| 9 | 包裝費、運輸費、保險費、安裝費、服務費等 |
|
|
|
| 11 | 總價 |
|
|
|
