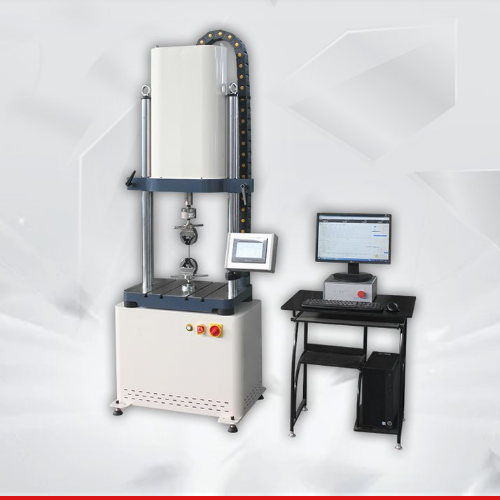

PDS系列微機控制動靜態測疲勞試系統 1.PDS系列微機控制動靜態測疲勞試系統系列產品簡介： PDS系列微機控制動靜態測疲勞試系統系列產品是我公司研制的系列動態疲勞加載試驗系統產品之一。該系列產品具有輸出力范圍廣，控制精度高，使用方便，可靠性高等特點。該系列試驗系統在研制、開發過程中吸取國際先jin的電動伺服的驅動技術，結合國內用戶的實際使用狀況設計而成。伺服直線/擺動作動器、選用進口、加載框架等關鍵部件為我公司設計制造，控制器自主研發，大大提高了系統的穩定性和可靠性，試驗機的整體性能與國際xian進產品技術水平相當。
頭固定逆行股骨部件的抗扭曲力測試系統疲勞試驗機既能進行動態的高、低周疲勞試驗、程序控制疲勞試驗，也能進行靜態的恒速率、恒應變、恒應力控制下的試驗和各種常規的力學性能試驗，還可進行斷裂力學試驗，也可以對廣義范圍上材料或構件的疲勞壽命、裂紋擴展、斷裂韌性性能測試、實際試件的安全性評價、工況模擬等，因此有著其它任何種類的試驗機所不能比擬的優勢，是國際疲勞力學研究領域界最推崇的材料試驗設備。 由于該系統采用自適應無間隙的電動伺服作動器，及無刷大扭矩DD伺服，頻響速度快，噪音低，節能環保，非常適合企業和研究機構對小零部件的研究測試！ 整機可以實現拉扭一體協同加載，也可完成獨立的疲勞實驗，即扭轉疲勞和拉伸疲勞。 2.PDS系列微機控制動靜態測疲勞試系統優勢特點： ?無需油源的直線電機及DD伺服技術，保證潔凈的測試環境 ? 軸向通道采用Can總線式控制方式 ? 高速直線作動器，大扭矩DD伺服電機。 ? 獨特的驅動器軸承系統，確保由于樣品和夾具的偏移或是有側向力情況下，加載鏈仍處于對中狀態 ? 適用于各種材料和元器件的動靜態測試 ? 高動態性能，頻率zui大可達30 Hz ? ±5000N zui大動態軸向載荷 ? ±20Nm zui大動態徑向扭矩 ? 光學編碼器用于精確的數字位移控制，及對試樣的變形控制。 ? 單相電源驅動，無需額外液壓油源、冷卻水、氣動空氣 ? 基于業內先進控制方式的數字控制器 ? 高剛度、精確對準的雙立柱加載框架與位于橫梁上的驅動器 ? Dcell 先進載荷傳感器技術，實現更快測試，減少慣性差 ? 靈活多樣的T型臺底座，適用于裝配各種規則/不規則的夾具和樣品 ? 儀器設計緊湊簡潔 – 機架占地面積不到0.5 m2 ? 靈活的安裝方式，不同工裝可以任意切換。 ? 可以根據需要配置不同的測試環境，生理鹽水，水浴，空氣浴。 PDS系列微機控制動靜態測疲勞試系統方案描述： 微機伺服動靜態疲勞測試系統主要組成部分： 1．橫梁電動調整裝置， 2．進口伺服作動缸、日本松下驅動裝置； 3. 進口DD馬達，日本松下驅動裝置 3．數據采集控制系統：動靜態伺服控制器和中文軟件系統 4．美國進口動態專用拉扭力傳感器 作動器置于工作臺平面上。 Zui大試驗力：±5000N。 zui大扭矩：±20NM 作動器有效行程：+/-30mm(總行程65mm); 擺動角度范圍：±10r(3600°)(提前聲明可以實現無限制角度旋轉。) 作動器自帶日本（多沐川）高精度位移傳感器， 作動器振幅極限位置設計緩沖區，避免運行失控產生損傷； 3、PDS系列微機控制動靜態測疲勞試系統主要技術指標 zui大試驗力：±5000N; zui大扭矩：20nm 試驗力示值精度：2%-100.%FS范圍內，各點均為小于±1.0%; 試驗力動態示值波動度：0.5%FS; 作動器zui大位移：±30mm;示值精度±0.5%FS; 主要試驗波形：正弦波、方波、三角波、斜波等。 試驗頻率：0.01-20Hz; 標簽：PDS系列微機控制動靜態測疲勞試系統
|
