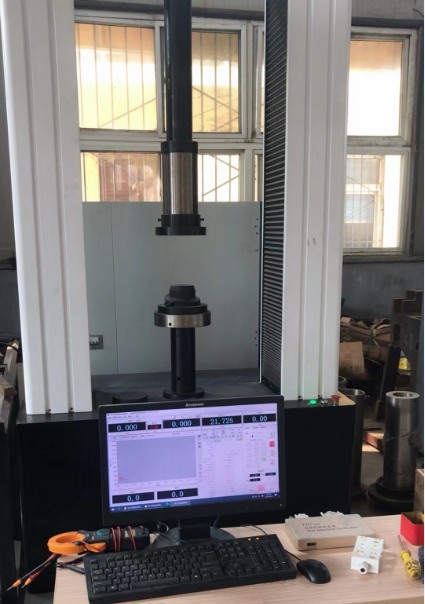

WDL-500微機控制電子臥式拉力試驗機 一、微機控制電子式臥式拉力試驗機產品簡介： WDL-500 微機控制電子式臥式拉力試驗機，采用電子wan能試驗機原理，伺服電機驅動，測量與控制精度比普通臥式拉力試驗高出一倍，可滿足GB、ISO、JIS、ASTM、DIN等國際標準和行業標準；可用于對電線電纜、光纜、架空導線、鋼芯鋁絞線、輸送帶、安全帶、錨鏈、鋼絲繩、纜繩等長、軟試樣進行抗拉強度測試。該機具有測試精度高，控制平穩，相應速度快等特點，該機采用伺服電機加載，通過減速系統減速，帶動絲桿旋轉，將轉動轉化為平動 的機械結構，本系統采用雙絲杠，傳動，雙絲杠配置雙螺母可有效保證拉伸載荷和傳動效率，系統采用三相220供電（內置變壓）。系統為無油系統降低了能耗，低噪音，對周圍環境沒有任何噪音及環境的污染。zui大的特點是，控制精度高，采集速度快，控制響應快，這一點是電液伺服系統無法相比的。
微機控制電子式臥式拉力試驗機主要適用于測試鋼絲繩等產品在額定試驗力或恒載荷拉力下的應力應變和破斷試驗。 采用框架結構臥式主機，雙作用滾珠絲杠雙側導向。雙線軌導向，保證運行時的平穩性。 進口高精度拉壓式負荷傳感器測力，進口光電編碼器測量位移。 該臥式拉力試驗機采用框架結構，進口滾珠絲杠施加試驗力，負荷傳感器測力，根據試樣規格長度可有級調整拉伸空間，計算機顯示試驗力的加載，按試驗方法的要求自動處理試驗數據，本機為各種行業做產品拉伸試驗,用于鋼絲繩、線纜、光纖，電力金具等產品的拉伸負荷,破壞等試驗,要求操作靈活方便,加載緩慢平穩,機體承載能力強等優點.自主研制的全數字放大器，用于實現系統的三閉環控制。 主機中采用的高精度負荷傳感器，綜合精度高,靈敏度高,重復性好,通過隨機標定后試驗中不受外力影響，可保證試驗過程和參數的準確性。標定、校準簡單、方便。 機器設計在美觀、便捷、安全方面有充分考慮。例如：試驗空間調整方便，快捷；專用夾具夾持可靠；試驗機各處經過嚴格的防銹處理，拉桿表面鍍硬鉻拋光、防銹，保證設備的質量和美觀均讓客戶滿意。試驗機的外觀油漆可由客戶指定， 測力方式：高精度美國進口負荷傳感器測力 控制試驗方式: 計算機自動控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據 主機說明: l 前拉頭座采用手動推動方式進行試驗空間有級調整； l 主機外形在滿足臥式試驗設備技術要求的基礎上進行設計， l 造型簡潔明快、比例協調、色彩搭配合理，使試驗設備的穩定性、安全性、美觀性達到完美的統一。 二、微機控制電子式臥式拉力試驗機產品標準： （一）依據標準： 1、根據GB/T 2611《試驗機通用技術條件》和GB/T 16491《電子式wan萬能試驗機》標準研制； 2、根據GB/T 12160《單軸試驗用引伸計的規定》和GB/T 16825《拉力試驗機的檢驗》進行檢定； 3、適用標準：適用于ASTM、DIN、ISO、JIS、BS等國際標準。 （二）試驗標準： GB/T 8358-2014 鋼絲繩實際破斷拉力測定方法 GB∕T 1179-2008 圓線同心絞架空導線 DL/T 832-2003 光纖復合架空地線 DL/T 788-2001 全介質自承式光纜 GB/T 7424.4-2003 光纜 第4部分：分規范 光纖復合架空地線 IEC 60794.4-2009 光纜 第4部分：分規范 輸電線架空光纜 IEEE 1138-2009 電力事業用電線的復合光纖架空地線的建造標準 GB/T16491-2008 電子式萬能試驗機 GB/T228.1-2010 金屬材料室溫拉伸試驗 GB/T4909.3-2009 裸電線試驗方法 第3部分：拉力試驗 GB/T14049-2008 額定電壓10KV架空絕緣電纜 GB/T12527-2008 額定電壓1KV及以下架空絕緣電纜 GB/T3955-2009 電工圓鋁線 GB/T17048-2009 架空絞線用鋁線 GB/T17939-2009 電工用鋁包鋼線 GB/T3428/2012 架空絞線用鍍鋅鋼線 三、微機控制電子式臥式拉力試驗機主要技術指標： 1. zui大試驗力：500kN 2. 試驗力測量范圍：0.4%--100.% （可由國家計量部門負責計量檢定、并出具計量合格證書） 3. 試驗力示值精度：優于示值±1% 4. 試驗力分辨力：1/500000(全程不分檔) 5. 橫梁位移測量精度：分辨率高于0.001mm 6. 變形測量精度：±1% 7. 試驗速度范圍：0.001—300mm/min,無級調速 8. 速度控制精度：±1%(0.001~10mm/min); ±0.5%(10~500mm/min) 9. 恒力、恒變形、恒位移控制范圍: 1%-100.%FS 10．恒力、恒變形、恒位移控制精度: 設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.1%以內 11. 變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內 速率≥0.05%FS時為±0.5%設定值內 12. 試驗空間： A：拉伸空間：500-8500mm B：寬度：400mm 13．加載頭有效行程：2000mm 14. 裝夾方式：插銷式 15. 壓盤尺寸：φ150 mm 16. 整機電源：220V±10%,50Hz，功率：4kW 17. 工作環境：室溫—35℃,相對濕度不超過80% 18設備外形尺寸：9.5*1.25*1.1 標簽：WDL-500微機控制電子式臥式拉力試驗機
|
