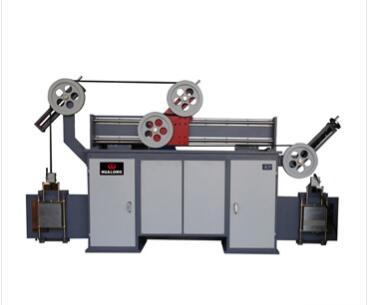

GQR- 100 光纜曲繞試驗機 1設備用途： GQR- 100 光纜曲繞試驗機適用于測試光纜承受反復曲繞的能力，通過施加反復曲繞力，對于合格的光纜要 求光纖不斷裂，光纖的衰減變化不超過光纜產品詳細中規定的值，光纜護套不開裂，纜芯元 構件不損壞。 2光纜曲繞試驗機設備組成： 1曲饒主機部分 1 套 2夾具 1 套 3砝碼 1 套 4)電氣控制系統 (包括 PLC 模塊) 1 套 5)電控箱 1 套 6) 觸摸屏 1 臺 3 光纜曲繞試驗機主要技術參數： 1) 曲繞行程：1000mm，往返行程自動控制; 2) 滑輪總成： φ200mm、 φ250mm、 φ300mm 各 4 只，根據光纜試驗要求自行調整； 3) 重錘重量：預張力重錘兩組，27.5kg/組。每組配置砝碼托架 (5kg) 、4 只 5kg 砝碼、 1 只 2 .5kg 砝碼，根據光纜試驗要求自行添加調整； 4) 移動速度：小車移動 250~350mm/s； 5) 曲繞次數：1~9999 次，可任意設置； 6) 曲繞次數自動記錄，運行至設置次數自動終止試驗。
4光纜曲繞試驗機 性能特點： 試驗機主要用于光纜曲饒性能試驗，包括型式試驗和出廠試驗， 以確定光纜承受曲饒 的能力。光纜曲饒試驗機主要由機架、滑動導軌、砝碼吊架、 電機減速機、砝碼和彎曲心軸 (彎曲半徑有 100mm、125mm、150mm) 、 電控箱等組成。 曲饒試驗機曲饒的原理為試樣兩端固定加載預緊力。 設備安裝試樣時，注意砝碼架的位置，起始狀態為：左側的砝碼架為提起狀態，右側 的砝碼架為落下狀態。 光纜夾具芯塊須根據光纜直徑大小選擇，放入光纜夾具夾具本體后，再旋緊夾緊手柄即 可夾緊光纜。光纜夾緊時，若對應的光纜比光纜夾具芯小時，可在光纜上纏些布頭之類的東 西，即可夾緊。 電控說明：試驗機由 PLC 與觸摸屏控制，界面友好，操作簡單，設置方便。本試驗機驅動 部分采用臺達變頻器，它有過壓、欠壓、過流、過熱、等保護功能。控制面板上的“急停開關” 用于意外情況或需緊急停止時使用，將其拍下有效， 需恢復時按箭頭方向向右旋起?；謴蜁r 時間間隔請在 30S 以上。 5 光纜曲繞試驗機安裝環境： 室內溫度要求：10℃-40℃； 室內濕度要求：<80% (不結露) ； 無明顯電磁場干擾； 無沖擊、無震動； 周圍無腐蝕性介質； 周圍預留不小于 0.7 米的維修空間； 無明顯電磁場干擾； 無沖擊、無震動； 周圍無腐蝕性介質； 周圍預留不小于 0.7 米的維修空間； 標簽：GQR- 100 光纜曲繞試驗機
|
