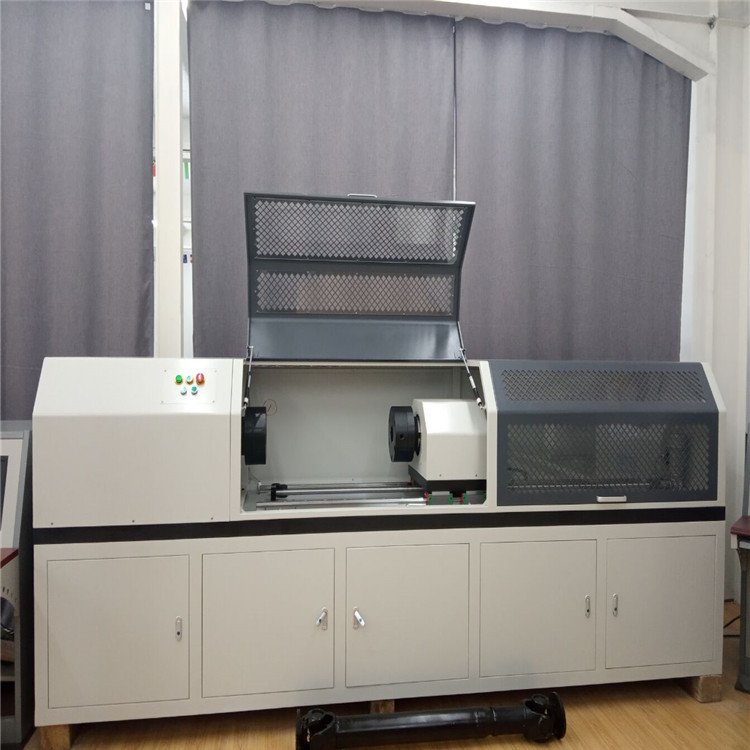

NDW-5000T凸輪軸臥式扭轉疲勞試驗機 產品型號：NDW-5000T 產品用途:NDW-5000T凸輪軸臥式扭轉疲勞試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成,適用于對金屬材料、非金屬材料以及各類構件如傳動軸、金屬材料、半軸、曲軸、汽車軸結合件等靜態扭轉力學的性能測試。該機采用臥式結構,菱悅數字式數據采集控制系統,計算機控制和屏幕顯示,全數字交流伺服系統組成。采用行星減速器傳動,具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。 關于凸輪軸的動態疲勞試驗嚴格來說是凸輪焊點的動態疲勞試驗，我司關于凸輪軸動態疲勞試驗有兩種檢測方式，一種是用立式動態疲勞試驗機配置凸輪焊點夾持工裝，以一定的頻率振幅做上下疲勞試驗，另一種就是臥式扭轉疲勞試驗，以一定的角度，頻率做扭轉疲勞，這兩種方式都可以完成凸輪軸凸輪焊點的動態性能檢測。 試驗測試功能:WindowsXP中文操作平臺,實現扭矩、扭轉角度、變形的多種控制。使用以圖形為界面的視窗式操作系統,可設定顯示屏幕及操作面板;可設定試驗速度及各種控制參數;可實時顯示基本試驗結果;可實時顯示試驗過程各種相關曲線圖形;可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限,不同的用戶可進入不同的管理界面、分三級用戶管理權限。整機利用全數字交流伺服控制系統及數字式數據采集處理系統,光電編碼器采集試樣的扭轉角度。
凸輪軸臥式扭轉疲勞試驗機技術參數： 1分辨率：0.01 2測量精度：1級 3加工定制：是 4電源電壓：380V 5規格：NDW-5000T 6重量：5000kg 7測量范圍：10000nm 8外形尺寸：根據試驗空間情況 凸輪軸臥式扭轉疲勞試驗機產品特點: 1. 控制模式采用智能 設置系統,用戶可以根據自己的實際要求編制試驗過程控制方式,自動完成試驗。 2. 可以檢測試件的扭矩 扭矩、屈服點扭矩、上下屈服點扭矩、抗扭強度等。 3. 扭矩和扭轉角自動跟蹤測量,并顯示試驗曲線、扭矩值、扭轉角、扭轉速度。 4. 試驗結束后,自動進行試驗數據處理,能自動求取材料的屈服點、抗扭強度等性能參數。 5. WindowsXP全中文界面,人機對話方式。計算機屏幕顯示試驗扭矩,扭轉角度,各種試驗曲線(扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等)工作狀態等。 6. 曲線坐標的大小可以根據實際的試驗數據進行調整。輸出打印各種試驗報表格式(報表格式可以Excel或Word格式輸出)。 7. 符合JB/T9370—2007《扭轉試驗機技術條件》及GB10128—2007《金屬材料 室溫扭轉試驗方法》數據處理的相關要求。 8. 能根據用戶要求可隨意編制報告格式并可輸出打印試驗報告?？梢赃M(jìn)行數字化調零和標定,可以任意多條試驗曲線疊加對比、輸出打印。 9. 試驗數據采用數據庫管理方式,便于查詢和維護。軟件系統的操作可以實現三級用戶管理,安全、方便、快捷。 10. 凸輪軸扭矩疲勞試驗機安全保護系統:過載保護、過電流、過電壓、欠壓、超速、異常等多種保護。 選購儀器注意事項： 1、選購時要注重廠家的實力。本公司所有產品均質保兩年，專業代加工合作。 2、選購時要注重設備的售后服務，好多客戶都說買的時候機器價格倒是挺便宜，但是買回來之后機器出來問題找不到售后人員來處理，這嚴重耽誤了您的使用，得不償失。 更多凸輪軸臥式扭轉疲勞試驗機資料請聯系我們。
|
